A DND Telecom Center Kft. jóvoltából 2009. május 21. óta üzemel Magyarországon D-STAR digitális rádióamatőr átjátszó, amely 2011 júliusától nemzetközi gateway szerverként is üzemel. Az alábbi blogbejegyzésben a D-STAR rendszer alapjaival ismerkedünk meg, míg a következő részben a működését vesszük szemügyre. Telephelyünkön lehetőség nyílik a D-STAR rádiók kipróbálására valamint a rendszer ismertetésére. Jelentkezés esetén időpont egyeztetés szükséges a 06-1-459-8050 vagy a dnd@dnd.hu címen.
Az aktuálisan elérhető amatőr adó-vevő rádió kínálatunkról ezen a linken tájékozódhat.
Mi az a D-STAR?
D-STAR: Digital Smart Technology for Amateur Radio
- Nyitott protokoll
- JARL (Japanese Amateur Radio League) által közzétéve
- Bárki által használható és hozzáférhető
- Digitális hang (DV, digital voice) és digitális adatátvitel (DD, digital data)
A rendszer alapvető tulajdonságai
- A későbbiekben szabadon bővíthető különböző szolgáltatásokkal
- Internet csatlakozási lehetőség
- A felhasználó maga is képes üzembe helyezni a rendszert
- A tagállomások önállóan is működőképesek
- A hatótávolság növeléséhez átjátszóval bővíthető a rendszer
- Gyors és lassú adat kommunikációs lehetőség
- Titkosító használata nem megengedett
A kézi és mobil rádiók alapvető tulajdonságai
- Szimplex működés
- Shift funkció (átjátszó használathoz)
- Nagy sebességű adatátvitel (1,2GHz)
- Alacsony sebességű adatátvitel (2m;70cm;1.2GHz)
- FM üzemmód

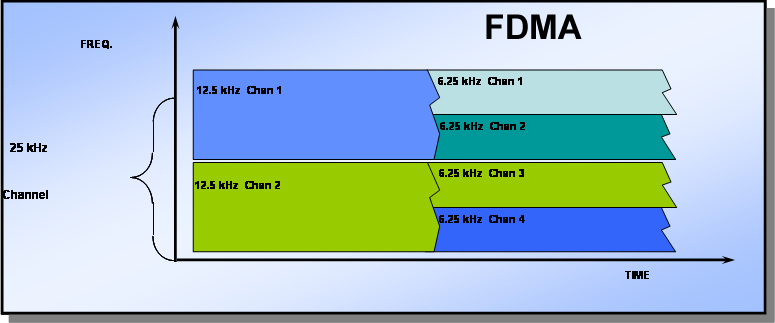

Csatorna hozzáférés és jelátvitel

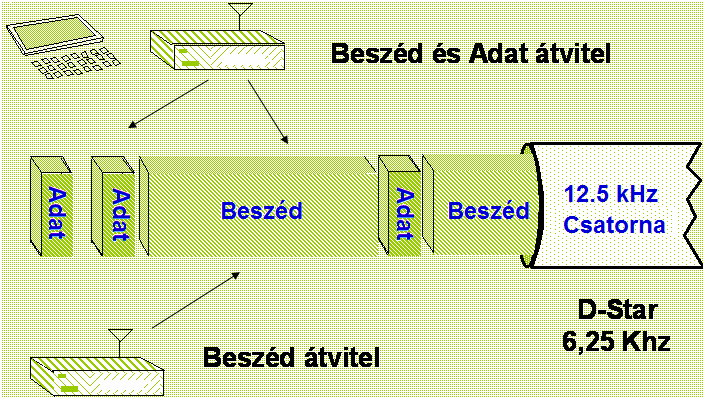

Digitális beszédátvitel (DV)
- Beszédkódolási eljárás AMBE (2020) alapján 2.4 Kbps-ról 3.6 Kbps-ra
- Adatátvitel sebessége: 4.800 Bit /s (3.600 Bit/s hang; 1.200 Bit/s adat)
- Elfoglalt frekvencia sávszélesség maximum 5.2 KHz
- Tx / Rx átkapcsolás ideje maximum 100ms
Digitális adatátvitel (DD)
- Modulációs eljárás: GMSK
- Adatátviteli sebesség maximum 128 Kbps
- Elfoglalt frekvencia sávszélesség maximum 150 KHz
- Tx / Rx átkapcsolás ideje maximum 50ms
- Kizárólag szimplex mód (1,2Ghz, 23cm)
Mi szükséges a D-STAR átjátszó használathoz?
Átjátszó hívójel:
- Először is szükséges egy egyedi* hívójel az átjátszónak. *Nem lehet azonos hívójele két eszköznek a D-STAR hálózatban. (pl.: nem lehet az átjátszó hívójele azonos valamely felhasználó hívójelével.) Az átjátszónak olyan hívójelet kell választani, amely még sehol máshol nincs a D-STAR rendszerben.
Átjátszó elemek:
- Következő lépésként kikell választani a kívánt átjátszó modulokat.
- 1 db RP2C átjátszó vezérlő mindenképen szükséges egy átjátszó állomáshoz.
A jelenlegi D-STAR átjátszó modulok a következők:
- RP2D 1.2GHz, 128K digitális adat (DD)
- RP2V 1.2GHz digitális beszéd (DV)
- RP4000V 440MHz digitális beszéd (DV)
- RP2000V 144MHz digitális beszéd (DV)
További eszközök:
- Duplex szűrő (RX/TX antenna kimenetek csatlakoztatása 1 antennához)
- 12V-os tápegység
- Antenna
- Üreg rezonátor
(A D-Star állomások különböznek egymástól az eltérő igények és a variálhatósága miatt.)
D-STAR – Hogyan is működik?
- D-STAR hívójelek alapján „irányítja” a rádió hívásokat
- Minden átjátszóállomást egyedi hívójellel kell ellátni
- Minden tulajdonos/üzemeltető saját egyedi hívójelével programozhatja készülékét
- A hívójel digitálisan kerül továbbításra minden egyes adásnál
- PTT használatakor rövid szöveges üzenet (SM) küldés
- Minden rádióba 4 féle hívójel programozható.
Ami szükséges a programozáshoz:
- Működési frekvencia – Szimplex vagy Duplex frekvencia
- MyCall – Saját hívójel (elsődleges üzemeltetői)
- UrCall – Hívandó fél hívójele / zóna hívójele
- Rpt1 – 1. átjátszó
- Rpt2 – 2. átjátszó

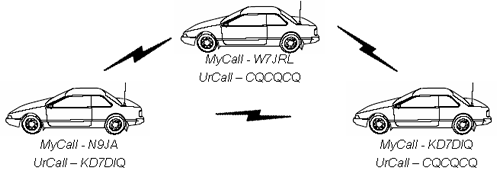

Helyi szimplex hívás lebonyolításához programozzon be 2 különálló mezőt és frekvenciát a rádióba.
- MyCall – Saját hívójel (pl.: W7JRL)
- UrCall – Hívandó fél hívójele “CQCQCQ”
D-STAR – Átjátszó egységei – vezérlő egység
Mit igényelnek?
- A programozás PC-ről (Windows) történik
- Átjátszóállomás programozásához szükséges eszközök:
- Windows PC 1 db hálózati és 1 db USB csatlakozással
- USB A-B kábel
- Hálózati kábel (nem crossover)
RP2C vezérlő
A vezérlő képes 4db rádiófrekvenciás eszköz és 1db gateway-t vezérelni egy időben. Minden alapbeállítás programozható hálózaton keresztül.

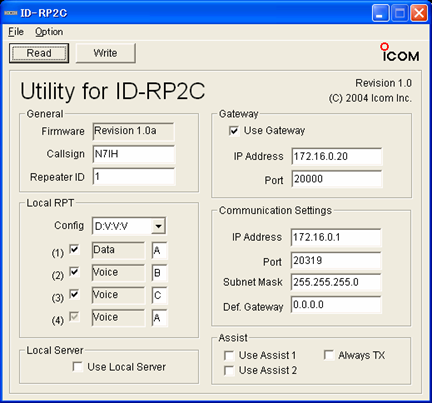

RP2C vezérlő admin felülete
A szoftver az összes fontos adat megjelenítésére képes. A menüpontokban a következők állíthatók:
- Átjátszó hívójel
- RF funkciók (ajánlott beállítások: RP2D (1.2 Ghz) A; RP4000V (UHF) B; RP2000V (VHF) C; RP2V és RP2D állítsa „A”-ra)
- Választható “aktív portok”
- Kommunikációs beállítások
Amennyiben az átjátszó állomást gatewayként használja, úgy válassza a “Use Gateway” beállítást és csatlakoztassa a vezérlőt a PC-hez.
D-STAR – Átjátszó egységei – RF egység

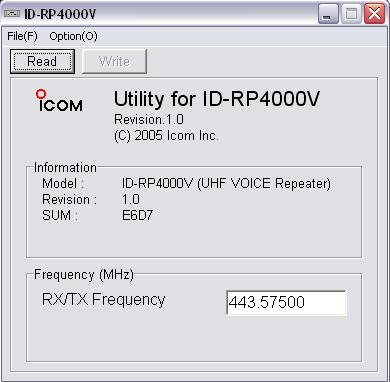

Minden beállítás elvégezhető USB portról a TX / RX csatlakozókon, továbbá RF kimenő teljesítmény állítható egy kapcsoló segítségével (magas/alacsony RF teljesítmény)
A blogbejegyzés 2. részében áttekintjük a gateway szoftver működését valamint a D-STAR amatőr rádiók különböző hívás lehetőségeit. Továbbá bemutatjuk a magyarországi D-STAR átjátszót.
