D-STAR Gateway szoftver
Mi szükséges a gateway szoftverhez?
Szoftver: D-STAR / Gateway szoftver aktuális RS2C V2 verziója
PC: –
OS: Linux Cent OS 5
CPU: 2,4 GHz vagy gyorsabb
Memória: 512MB vagy több
LAN: 2
HDD: minimum 10GB szabad tárhely
Kiegészítők: Apache, Tomcat; mod_jk; Open SSL; J2SE; postgreSQL
Internet: 1 Mbps vagy gyorsabb
Az elérhető amatőr rádiókról ezen a linken tájékozódhat.

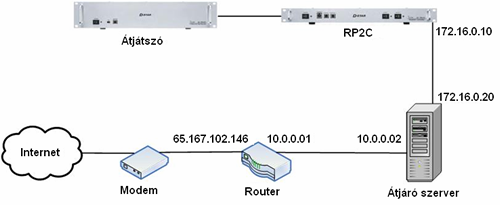

![Gateway konfigurálási diagram Gateway konfigurálási diagram](https://www.dnd.hu/blog/wp-content/gallery/d-star/gateway.png)

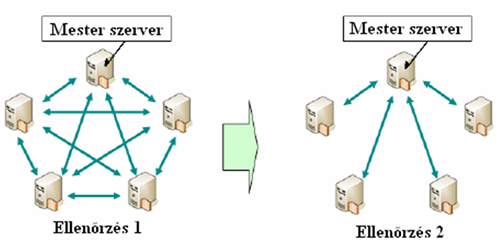

![Gateway Mester szerver ellenőrzés Gateway Mester szerver ellenőrzés](https://www.dnd.hu/blog/wp-content/gallery/d-star/gateway_2.png)

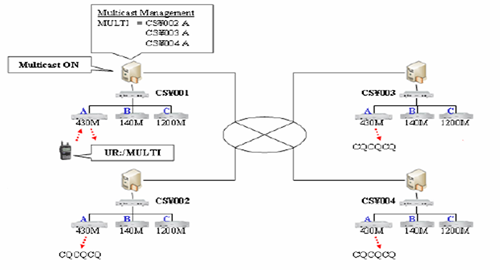

![Átjátszó állomás működési diagramja Átjátszó állomás működési diagramja](https://www.dnd.hu/blog/wp-content/gallery/d-star/gateway_mukodes.png)
Hogyan működik a D-STAR átjátszó?
- D-STAR hívójelek alapján „irányítja” a rádióhívást.
- Minden átjátszó állomásnak egyedi hívójellel kell rendelkeznie.
- Minden tulajdonosnak az üzemeltető programja az ő rádiójában az ő saját hívójele.
- Minden híváskor a hívójel digitálisan kerül továbbításra.
- Nincs szükség a külön digitális azonosításra (ID) a D-STAR-ban, mivel minden egyes adásnál a digitális azonosító (ID) elküldésre kerül.
Mindegyik rádióba 4db hívójel mező kerülhet programozásra. A programozáshoz szükséges adatok:
Működési frekvencia: Szimplex vagy Duplex frekvencia
MyCall: Saját hívójel (elsődleges)
UrCall: Személyi hívójel / zóna hívásra
Rpt1: 1st átjátszó
Rpt2: 2nd átjátszó
Egy teljes helyi hálózat hívásához programozzon fel 3 mezőt a megfelelő frekvenciákkal együtt:
MyCall: Saját hívójel (pl. W7JRL)
UrCall: A hívott fél hívójele “CQCQCQ”
Rpt1: Helyi átjátszó hívójele
Amikor a rádióját „RP1” hívójelre és a megfelelő frekvenciára programozza, a rádiója képes lesz az átjátszó aktiválására hasonlóan az analóg rendszereknél használatos PL tone-hoz. Pl.:
Példa 1:
MyCall: W7JRL
RPT1: N7IH A
UrCall: CQCQCQ
RPT2: üres

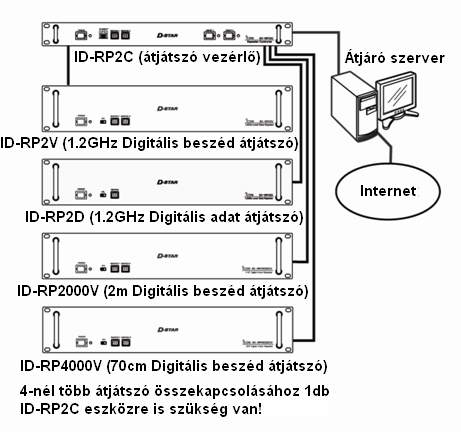

![D-STAR átjátszó felépítése D-STAR átjátszó felépítése](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo.png)
Példa 2:
MyCall: W7JRL
RPT1: N7IH A
UrCall: CQCQCQ
RPT2: üres
Ebben a példában a N7IH átjátszó akkor aktív, ha az átjátszó 1.2GHz-es frekvenciáján adott. (Ebben a példában használjuk az ID-1 rádiót.)

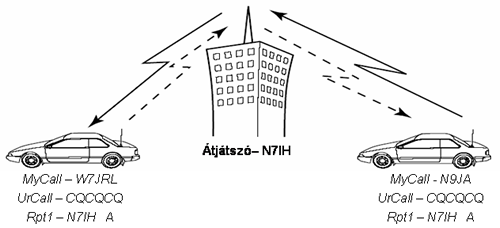

![Minden állomás a központi átjátszón keresztül hallja az összes hálózaton forgalmazó állomás adását. Minden állomás a központi átjátszón keresztül hallja az összes hálózaton forgalmazó állomás adását.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_2.png)
Akkor komplett egy Gatewayel rendelkező átjátszó hívása ha a rádióban mind a 4 hívójel ki van töltve. Az átjátszót csatlakoztatni kell a PC szerverhez.
MyCall: Saját üzemeltetői hívójel (Pl.: W7JRL)
UrCall: Felhasználó / zóna hívójel (Pl.: /K5TIT A)
Rpt1: Átjátszó saját hívójele
Rpt2: Átjátszó saját hívójele + “G” (a bill. 8-as gombja) (Pl.: N7IH G)
Példa 3:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT
RPT2: N7IH G
Ebben a példában a N7IH átjátszó akkor aktív, ha az átjátszó 1.2GHz-es frekvenciáján adott. (Ebben a példában használjuk az ID-1 rádiót.)
Példa 4:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT
RPT2: N7IH G
A távoli átjátszó irányítása az Gatewayen keresztül közvetlen az internet segítségével.
Példa 5:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT
RPT2: N7IH G
A gateway megadja a bejövő hívójel alapján, hogy hova lehet a hívást továbbítani. /K5TIT jelölés közli az átjáróval, hogy továbbítsa a hívást a K5TIT átjátszóhoz. A “/” jel zóna hívást jelent.

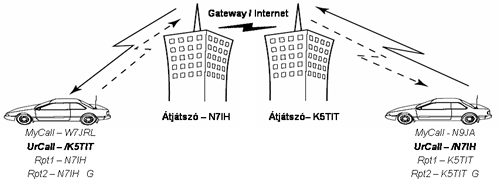

![Használjuk a „/” jelet az átjátszó hívójelének az elején „UrCall” kitöltésével aktiváljuk azt a zonát (Internetet) az átjátszó távirányításánál. Használjuk a „/” jelet az átjátszó hívójelének az elején „UrCall” kitöltésével aktiváljuk azt a zonát (Internetet) az átjátszó távirányításánál.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_3.png)
Példa 6:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT ?
RPT2: N7IH G
Ha nem határozzuk meg a modult, a „UrCall” kitöltésénél, úgy a rendszer automatikusan az „A” modulra irányítja a hívást a távoli átjátszón.
Példa 7:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT C
RPT2: N7IH G
A „UrCall” sor 8. karakterében tudjuk meghatározni azt, hogy a távoli átjátszón a hívás melyik modulon jelenjen meg.
Példa 8:
MyCall: W7JRL
RPT1: N7IH A
UrCall: /K5TIT
RPT2: N7IH G
Jelenleg a távoli átjátszón egyszerre csak egy modult lehet aktiválni.
Példa 9:
MyCall: W7JRL
RPT1: N7IH A
UrCall: N9JA
RPT2: N7IH G
Ha a hívni kívánt személy hívójelét használja, akkor az átjáró automatikusan továbbítja a hívást a hívott fél legutolsó ismert pozíciójánál lévő átjátszóhoz.

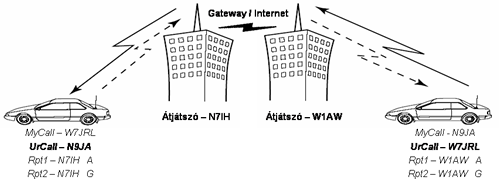

![A „UrCall” mezőben használt másik fél hívójelét használva az átjáró automatikusan továbbítja a hívást a másik fél által legutóbb használt átjátszóhoz. A „UrCall” mezőben használt másik fél hívójelét használva az átjáró automatikusan továbbítja a hívást a másik fél által legutóbb használt átjátszóhoz.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_4.png)

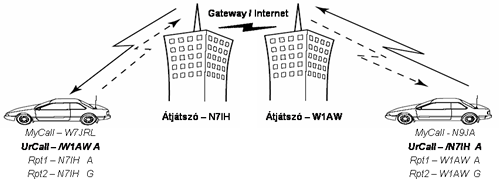

![Mindkét példában minden résztvevő a helyi és a távoli átjátszón hall minden rádió forgalmazást a frekvencián. Mindkét példában minden résztvevő a helyi és a távoli átjátszón hall minden rádió forgalmazást a frekvencián.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_5.png)
Mindkét rádiót megfelelően be kell programozni, hogy működjenek az átjárón keresztül a kimenő és bemenő hívások.

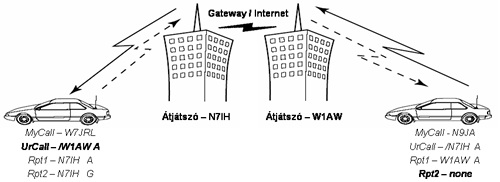

![Ebben a példában az N9JA hallja W7JRL adását de W7JRL nem hallaná N9JA-t ha a Gateway nincs kiválasztva. Ebben a példában az N9JA hallja W7JRL adását de W7JRL nem hallaná N9JA-t ha a Gateway nincs kiválasztva.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_6.png)
Egy teljes cross-band (cross-module) átjátszós híváshoz adja meg mind a 4 hívómezőt a rádióban. Ebben az esetben az átjátszónak több RF modulból kell felépülnie.
MyCall: Saját hívójelem (pl.: W7JRL)
UrCall: A hívandó fél hívójele “CQCQCQ”
Rpt1: Helyi átjátszó bemeneti moduljának hívójele (pl.: N7IH A)
Rpt2: Helyi átjátszó kimeneti moduljának hívójele a 8. karakter (pl.: N7IH C)
A hívás a helyi átjátszó bemeneti és kimeneti moduljain / frekvenciáin is ismétlésre kerülnek.
Példa 10:
MyCall: W7JRL
RPT1: N7IH A
UrCall: CQCQCQ
RPT2: N7IH C
A modulválasztó használatával meghatározhatom a be- és kimeneti utakat a helyi átjátszón.

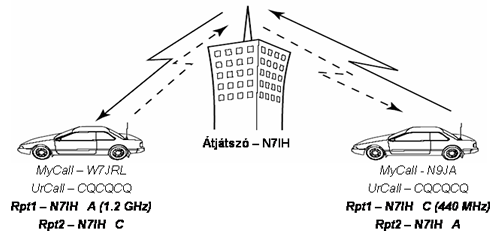

![Ebben a példában minden résztvevő hallhatja mind az 1.2GHz-en, mind a 440MHz-en történő forgalmazást. Ebben a példában minden résztvevő hallhatja mind az 1.2GHz-en, mind a 440MHz-en történő forgalmazást.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_7.png)
Az aktuálisan elérhető amatőr adó-vevő rádió kínálatunkról ezen a linken tájékozódhat.

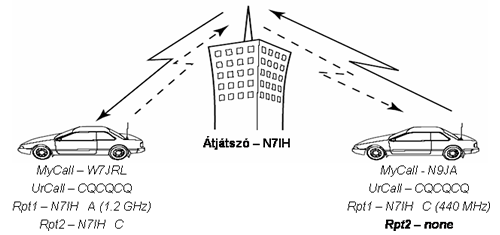

![Ebben a példában a W7JRL nem hallja N9JA válaszát mivel őt nem programozták cross-band-re. Ebben a példában a W7JRL nem hallja N9JA válaszát mivel őt nem programozták cross-band-re.](https://www.dnd.hu/blog/wp-content/gallery/d-star/atjatszo_8.png)
A blogbejegyzés 3. részében bemutatjuk a magyarországi D-STAR átjátszót.
