ICOM Wi-Fi alapú IP rádiós rendszer

Az Icom IP hálózaton működő WIFI rádiós rendszeréről korábban már készítettünk egy videót amelyet olvasóink bizonyára már láttak. A következőkben a rendszert részleteiben bemutató cikket kívánunk közölni, amely teljes képet nyújt a termékekről valamint a bennük rejlő lehetőségekről.

Az alábbi előadás anyaga teljes terjedelemben PDF fájlban is letölthető az alábbi linkre kattintva.

A hagyományos wifi hálózaton működő Icom IP100H adó-vevő rádiók a biztonságtechnikában már jól megszokott kézi URH adó-vevők családjába tartozik, mégis a 2,4Ghz-es digitális működés, a számos többletszolgáltatás a hagyományos rádiókhoz képest új kategóriát teremtenek. A területi lefedettség szempontjából kizárólag a wifi lefedettség szab határt, amelyhez akár a meglévő kiépített infrastruktúránk is használhatjuk.

Ha pedig különböző földrajzi helyeken lévő hálózatokat az interneten összekötünk és egy VPN segítségével egy hálózatként kezeljük, úgy a területi lefedettség és a különböző telephelyek összeköttetése szempontjából a lehetőségeink korlátlanok.

Megnézem itt az Icom wifi adó-vevő rádiókat!

A készülék fejszettet használva képes full-duplex kommunikációra csak úgy mint egy GSM telefon. A készülékek képesek rövid szöveges és státusz üzenetek küldésére valamint újdonságként megjelent a terület alapú hívások kezdeményezése is.  A rendszerben maximum 20 vagy 100 felhasználó lehet egyszerre. A gyártó kiforrott diszpécser szoftvert is nyújt a rendszer üzemeltetéséhez.

A rendszer az IP100H kézi adó-vevőből, a 20 vagy 100 felhasználót kezelő IP1000C vezérlőből valamint az opcionális IP100FS diszpécser szoftverből áll.

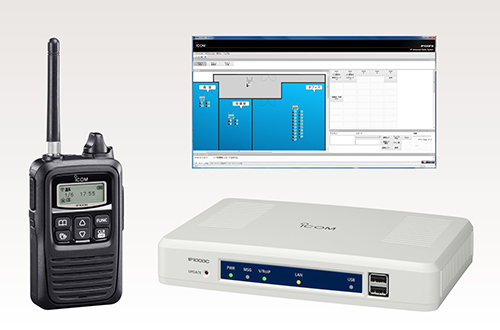

A képen az Icom az IP100H kézi adó-vevő, IP1000C vezérlő és IP100FS diszpécser szoftver
A képen az Icom az IP100H kézi adó-vevő, IP1000C vezérlő és IP100FS diszpécser szoftver

Icom IP100H kézi rádió tulajdonságok:

  • IEEE 802.11 a/b/g/n vezeték nélküli szabványok
  • Szimplex és full-duplex kommunikáció (kizárólag fejszett használatával)
  • Egyszerű rendszerbeállítás és használat
  • Over-the-air rádió programozás
  • Területi lefedettség növelése vezeték nélküli LAN accesspointokkal
  • IEEE802.11a(5GHz) IEEE802.11g(2.4GHz)frekvenciatartományú működés
  • Biztonságos kommunikáció: WEP(64/128-bit)・WPA-PSK・WPA2-PSK(TKIP+AES)
  • Hosszú működési idő: kb. 20 óra
  • Szöveges üzenet és hívás riasztás hanggal és/vagy vibráló hívásjelzéssel

Icom IP1000C vezérlő tulajdonságok:

  • Verziótól függően egyszerre maximum 20 vagy 100 felhasználó egyidejű használatát teszi lehetővé
  • Vezetékes LAN: Giga-bit Ethernet (4 port)
  • Rendszer felügyelet, végkészülékek beállítása
  • IP100H készülékek távoli programozása (over-the-air)
  • Terminálok vezérlése: 50 felhasználó azonosító és 10 üzenet programozható egy beállítás csoporthoz
  • USB memória sticken keresztül történő firmware frissítés és beállítás mentés
  • VE-PG3 RoIPGateway eszközzel együtt használható (telefonos rendszerbe integrálható)

Icom IP100FS vezérlő tulajdonságok:

  • Asztali diszpécser szoftver Windows operációs rendszerű számítógépekhez
  • Egyedi, csoport és összes tagállomás hívása
  • Területi hívás accesspoint csoportok alapján
  • Szabadon bevihető szöveges üzenetek küldése
  • Rendszer menedzsment: Megjeleníti a regisztrált access pointokhoz kapcsolódó terminálokat
  • Maximum 16 db IP1000C vezérlő menedzsmentje
  • CT-23 PTT mikrofon adapterrel együtt használva a számítógéphez csatlakoztatható az SM-25 asztali mikrofon
  • Támogatott operációs rendszerek: Windows10/Windows8(32/64bit)/Windows7(32/64bit)/WindowsVista(32bit); Supported edition HomePremium/Professional/Ultimate

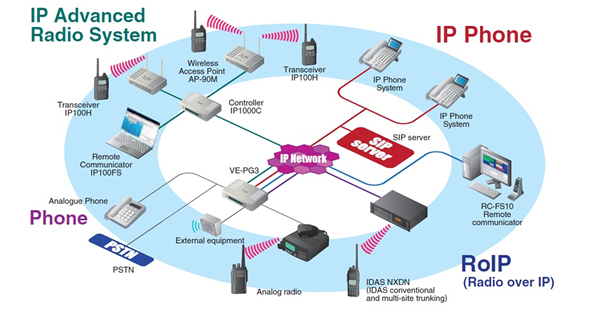

Az alábbi ábra alapján látható, hogy a WIFI rádiós rendszer integrálható az Icom többi rendszerébe, úgy mint VE-PG3-hoz csatlakoztatott analóg rádiókhoz és telefonokhoz, hagyományos analóg és digitális átjátszós URH rádiós rendszerekhez és SIP szerveren keresztül IP telefon hálózatba.

Komplett rendszer, komplett megoldás
Komplett rendszer, komplett megoldás



Az alábbi táblázat az IP100H kézi adó-vevőt és az IP100FS diszpécser szoftvert hasonlítja össze az elérhető funkciókat tekintve.

    IP100H adó-vevő IP100FS diszpécser szoftver
  Szimplex
  Duplex
Hívás Összes
  Csoport
  Egyedi
  Terület Csoporthívás azon rádiók felé amely egy meghatározott AP-ra van regisztrálva. Csoport hívás az összes AP felé
  Elsőbbségi Minden adó-vevőben meghatározva Mindig elsőbbségi hívás
  Manual
Távoli tiltás Meghatározott
  Feloldás
  Célpont lehet
Távoli belehallgatás Célpont lehet
  Működés Csak 1 db
  Idő Alap esetben 20 sec, max 255 sec
Névjegyzék Beállítás Over the air programozással IP1000C-n keresztül (bekapcsolással) Egyedi programozás
  Darabszám 50 500 / állomás
Csatlakozás Regisztráció száma 1 16 állomás
Üzenet beállítás Over the air programozással IP1000C-n keresztül (bekapcsolással) Egyedi beállítás
  Karakterek száma 31 karakter (angol) 31 karakter (angol)
  Előre definiált 10/100 csoport 100 / állomás
  Szabadon beírható szöveg
AVL   Megjeleníti az összes AP-t



A rendszerben összesen 7 szintű prioritási hívást lehet kezdeményezni, amelyek a hívást típusától függen az alábbiak lehetnek:

Prioritás     IP100H IP100FS
Alacsony 1 Csoport hívás Normál
  2 Egyedi hívás Normál
  3 Összes hívás Normál
  4 Csoport elsőbbségi hívás Elsőbbségi hívás
  5 Egyedi elsőbbségi hívás Elsőbbségi hívás
  6 Összes elsőbbségi hívás Elsőbbségi hívás
Magas 7 Bridge mód (telefon) egyedi hívás



Mind a hagyományos URH rádiós hálózatnak, mind az IP rádiós rendszernek megvannak a saját maga előnyei, hátrányai, így egy-egy rendszer kiválasztása előtt minden esetben tüzetesen fel kell mérni az ügyfél jelenlegi és jövőbeni igényeit amely alapján kiválasztható számára az ideális kommunikációs megoldás.

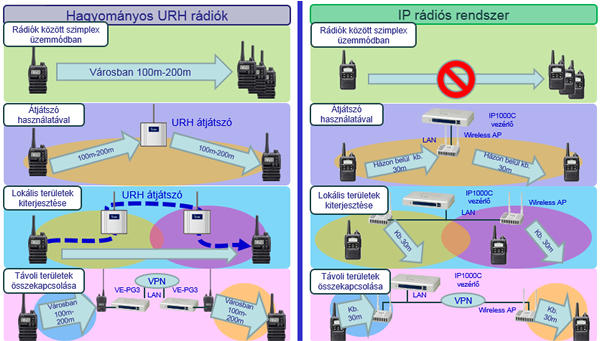

Hagyományos URH rádiós rendszer és IP rádiós rendszer összehasonlítása
Hagyományos URH rádiós rendszer és IP rádiós rendszer összehasonlítása

Hagyományos URH rádiós rendszer:
+ Az átjátszó lefedettségi területén nincs korlátozás.
– Ha egyvalaki használja a hálózatot, úgy a többinek várnia kell.

IP rádiós rendszer:
+ Szimultán kommunikáció.
– 12 egyidejű kommunikáció egy AP-n belül.

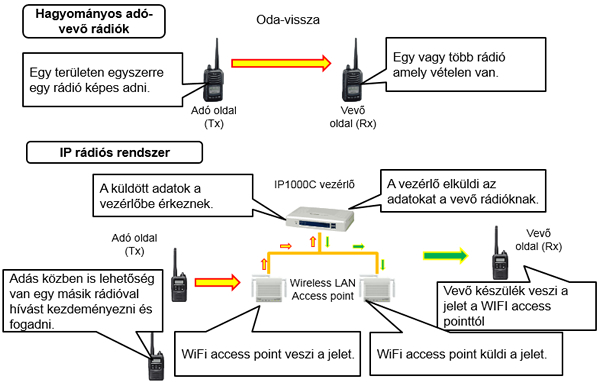

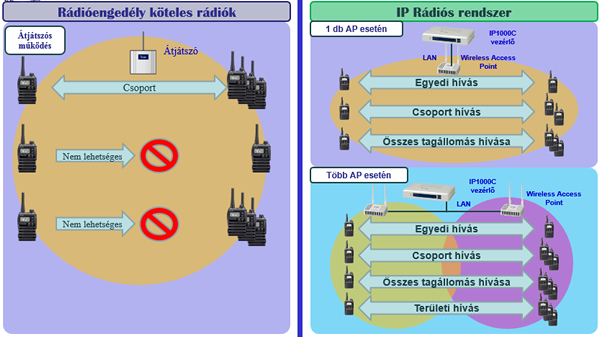

Az alábbi kép a hagyományos URH adó-vevő rádiók valamint az IP rádiós rendszer közöttü működési különbséget mutatja be.

Különbségek a hagyományos és IP adó-vevő rádiós rendszer között
Különbségek a hagyományos és IP adó-vevő rádiós rendszer között

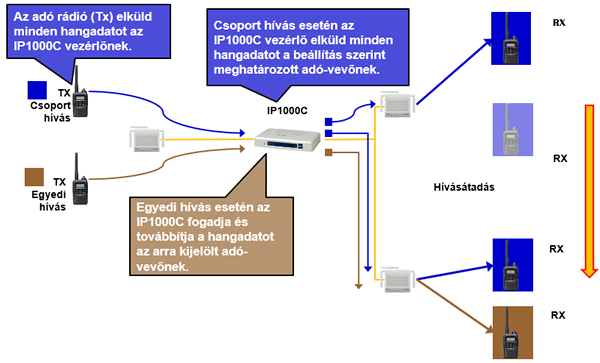

A WLAN rádiós rendszer párhuzamosan több kommunikációs utat is képes kezelni az alábbi ábrának megfelelően.

Ha a WLAN adó-vevő egyszerre több jelet vesz…
Ha a WLAN adó-vevő egyszerre több jelet vesz…



Különbségek a hagyományos és IP adó-vevő rádiós rendszer között
Különbségek a hagyományos és IP adó-vevő rádiós rendszer között

Hagyományos URH rádiós rendszer:
+ Széles területi lefedettség.
– Bonyolult a lefedettségi területet növelni további átjátszókkal.

IP rádiós rendszer:
+ Kisebb lefedettséget biztosító AP-k telepítésével egyszerű a teljes rendszer lefedettségét biztosítani.
– Wireless access point alacsony területi lefedettséget biztosít.

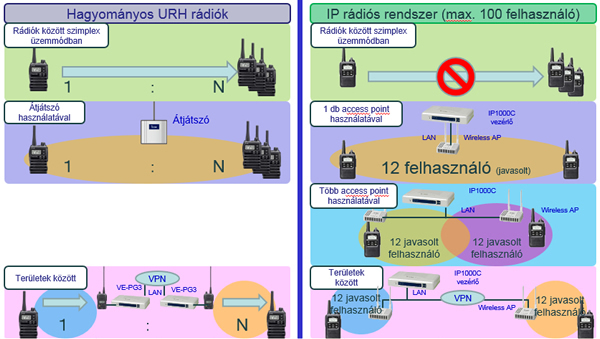

Különbségek a hagyományos és IP adó-vevő rádiós rendszer között
Különbségek a hagyományos és IP adó-vevő rádiós rendszer között

Hagyományos URH rádiós rendszer:
+ A rádiók darabszámában nincs limit.
– Ha valaki beszél akkor a többieknek várnia kell.

IP rádiós rendszer:
+ Beszélgetés közben szimultán másokkal is és egymással is van lehetőség a kommunikációra (full duplex).
– Limitált rádió darabszám egy rendszeren belül: 1 rendszerben maximum 100 felhasználó / 1 Access Pointon 12 felhasználó.

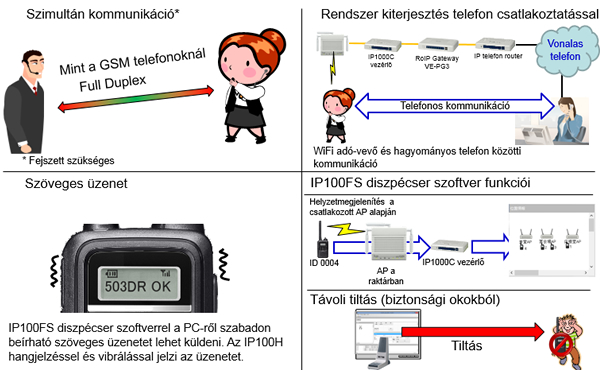

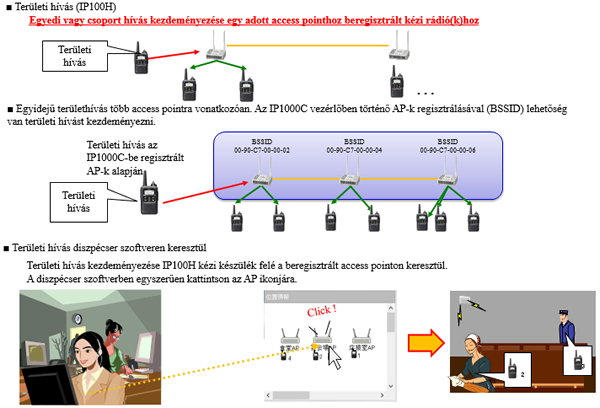

Kényelmi funkciók az IP adó-vevő rádiós rendszerben
Kényelmi funkciók az IP adó-vevő rádiós rendszerben



Kényelmi funkciók az IP adó-vevő rádiós rendszerben
Kényelmi funkciók az IP adó-vevő rádiós rendszerben



Az alábbi táblázat az IP rádiós rendszer, a hagyományos URH rádiós rendszer valamint a PMR446 rádiók közötti összehasonlítást mutatja be.

    IP100H WLAN adó-vevő Professzionális URH adó-vevő PMR446 adó-vevő
Frekvencia   2.4GHz, 5GHz 400MHz 446MHz
Típus   IEEE802.11bgn/an 4FSK
Kimenő RF teljesítmény   10mw 5W 500mw
Csoport
Full Duplex
Hívás típusa Összes tagállomás
Csoport hívás
Egyedi hívás
Elsőbbségi hívás Diszpécser
Területi hívás
Területi lefedettség   Kb. 30m minden egyes Wireless AP 500m-10km (városban) 500m-1km (városban)
Szolgáltatási terület kiterjesztése   Wireless AP VE-PG3(RoIP) átjátszó VE-PG3(RoIP) átjátszó
Átadás
Roaming   Csatorna váltás, voting funkció, szkennelés Csatorna váltás
Felhasználók maximális száma   1 rendszer, max 100 felhasználó Nincs limit Nincs limit
Egyidejű beszélgetés egy AP-n belül   12
TOT (Time-out-timer)   Nincs limit 3 perc 3 perc
Rádióengedély   Nem szükséges Kötelező Nem szükséges
Rádióengedély díja   Nincs Van Nincs
Biztonság   Wireless LAN Titkosítás (opcionális) Titkosítás (opcionális)



  IP Advanced Radio System
Sávszélesség Szimplex: kb. 150kbps; duplex kb. 300kbps
Kommunikációs út Az IP1000C vezérlőn keresztül
    IP v4
Protocol   G711u kiterjesztés
Wireless LAN Átadás L2 hálózat
  ESSID A helyszíni beállításoknak megfelelő
  Titkosítás A helyszíni beállításoknak megfelelő



Hálózati sávszélesség:

  • Ha nincs beszédkommunikáció: időnként bejelentkező csomagküldés (nem komoly forgalom)
  • Szimplex kommunikáció: 1 felhasználónak kb. 150kbps szükséges; Az AP és HUB között (AP-k száma X kb. 150Kbps); IP1000C vezérlő és HUB között (felhasználók száma X kb. 150Kbps)
  • Full duplex kommunikáció: 1 felhasználónak kb. 300kbps szükséges; Az AP és HUB között (AP-k száma X kb. 300Kbps); IP1000C vezérlő és HUB között (felhasználók száma X kb. 300Kbps)

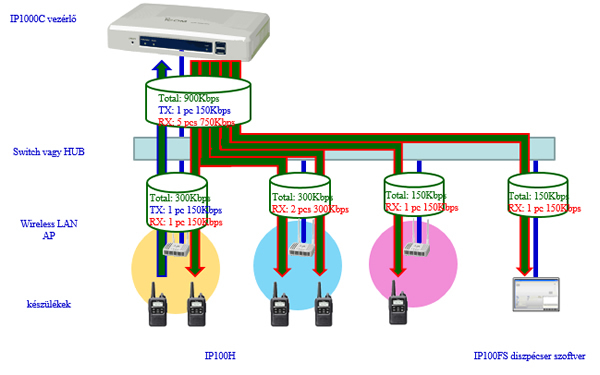

Szimplex hálózati sávszélesség
Szimplex hálózati sávszélesség

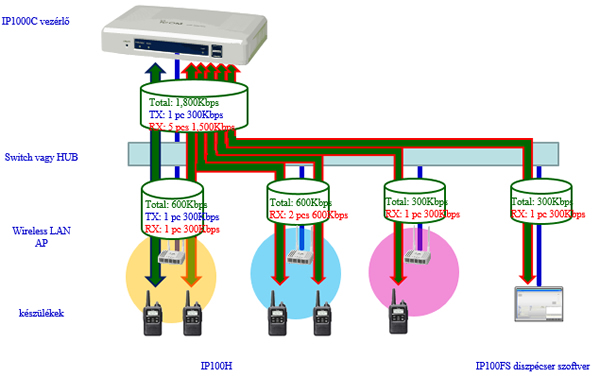

Full Duplex hálózati sávszélesség
Full Duplex hálózati sávszélesség
ICOM wifi alapú rádiós rendszerekICOM wifi alapú rádiós rendszerek
