YShield M6-82 mágneses mezőt árnyékoló lemez (80 cm x 21 cm)

YShield M6-82 mágneses mezőt árnyékoló lemez (80 cm x 21 cm) további tulajdonságai

A M6-82 egy rugalmas mágneses mezőt árnyékoló lemez alacsony frekvenciájú mágneses mezők árnyékolására, az alja öntapadó réteggel, a felső oldala alumíniummal van bélelve. Így az M6-sorozat univerzálisan alkalmazható. A keskeny hajlítási sugarak és derékszögű hajlítások az árnyékolási csillapítás csökkenése nélkül megvalósíthatók. Az öntapadó réteg kiváló minőségű, tartós, alacsony VOC tartalmú, minimális szagú akril ragasztóanyagon alapul.

Az alumínium felület szükség esetén (pl. MRI helyiségekben) 120 dB magas frekvenciájú árnyékolást biztosít. Az egyrétegű feldolgozás a legjobb ár/teljesítmény arány, nagyobb mágneses fluxussűrűség esetén többrétegű feldolgozás szükséges. Ennél a terméknél 6 nagyon vékony árnyékoló fóliát kapcsoltunk össze, mert több vékony réteg jobb árnyékolást biztosít, mint egy vastag lap.

Egyaránt alkalmas háztartási környezetben kis felületekre, valamint nagy felületekre az építőiparban, kereskedelemben vagy iparban. Ezen kívül számos alkalmazási lehetőség van személygépkocsikban, elektromos járművekben, furgonokban, lakókocsikban.

Technikai adatok

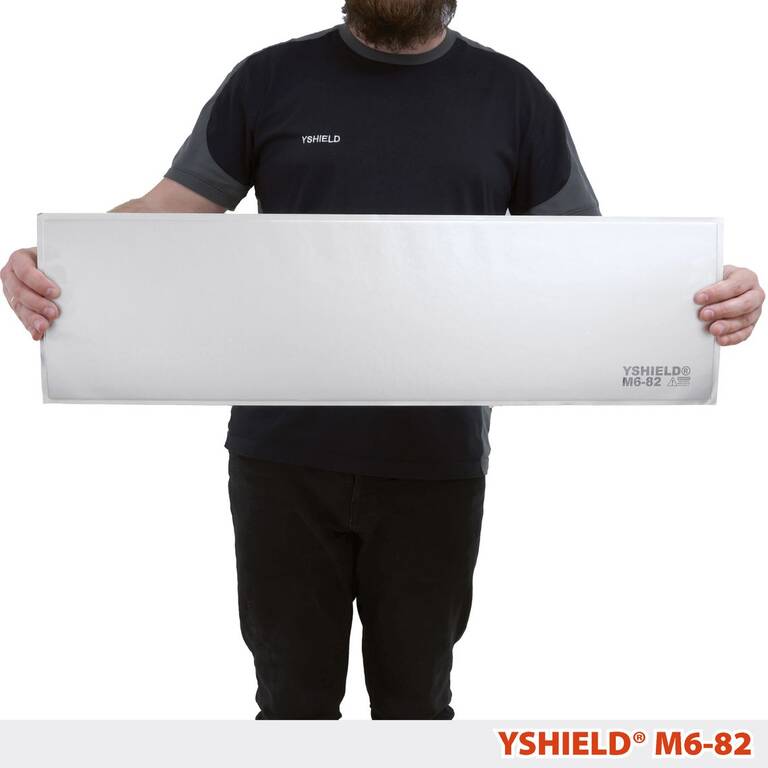

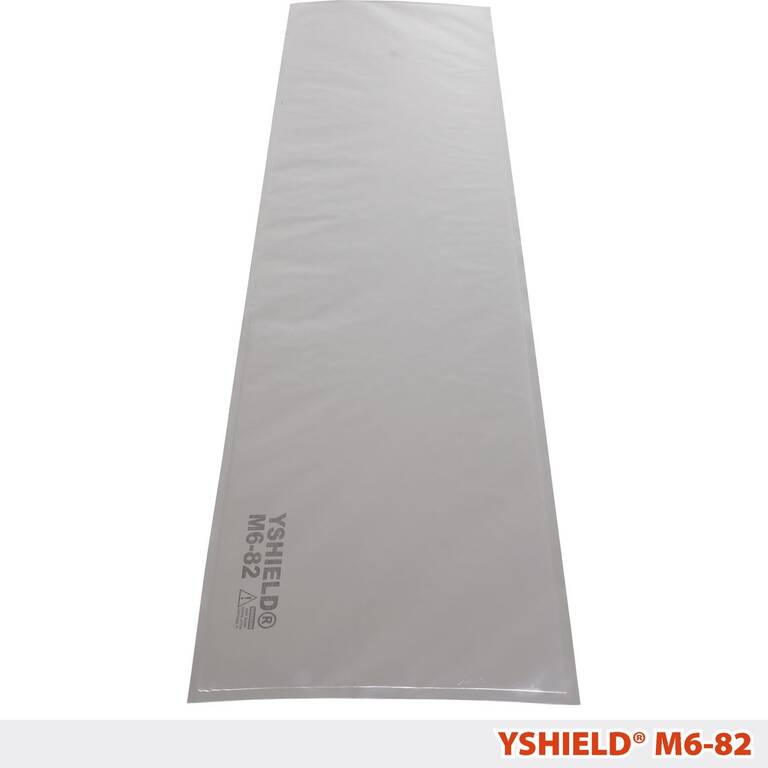

• Méret: 80 x 21 cm (árnyékoló felület); 82 x 23 cm (teljes méret)
• Vastagság: 0,6 mm

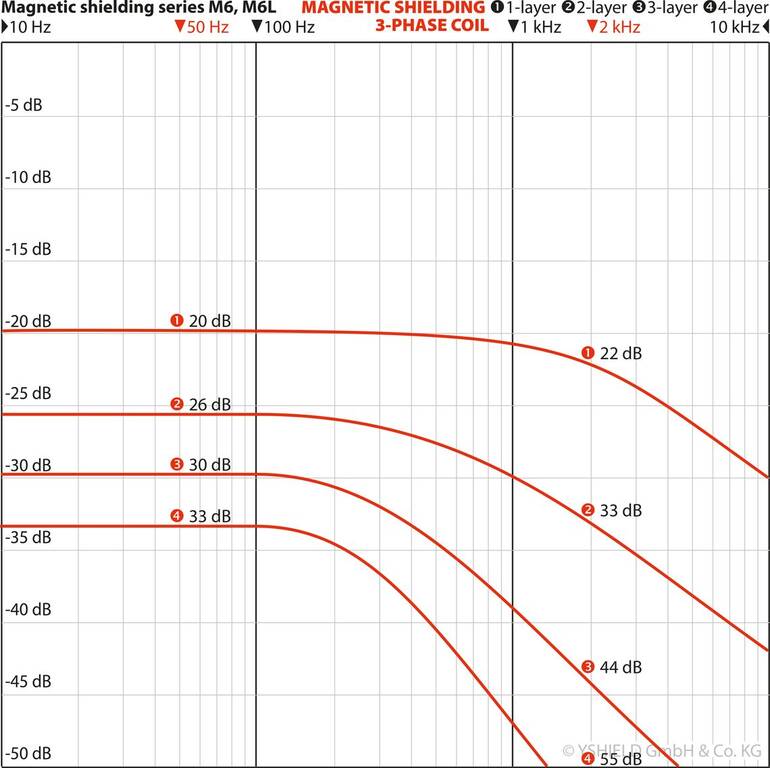

• A mágneses mezők csillapítása (háromfázisú 50 Hz): Egyrétegű 20 dB (89,4 %), kétrétegű 26 dB (94,8 %), háromrétegű 30 dB (96,9 %), négyrétegű 33 dB (97,7 %).

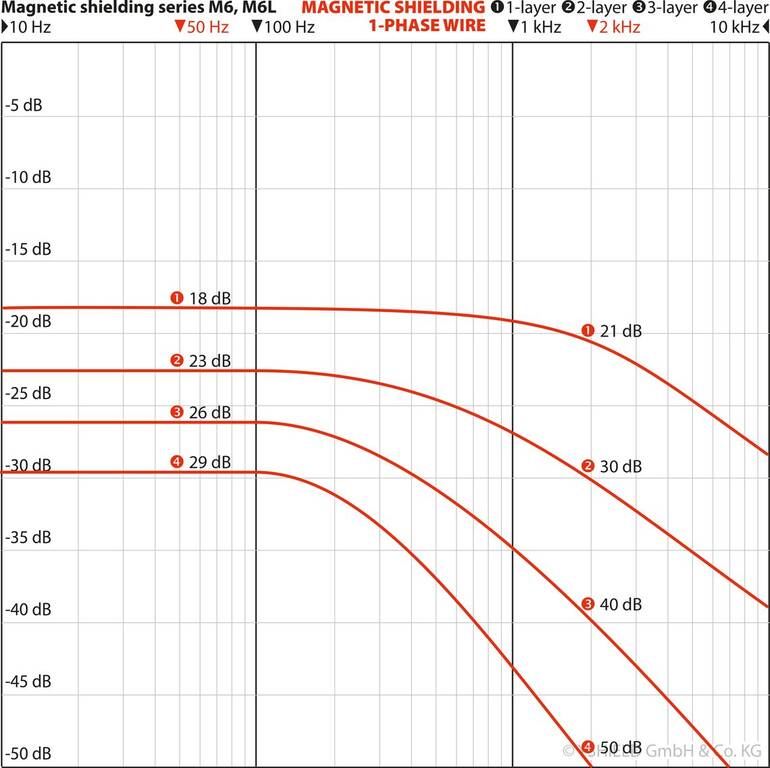

• A csillapító mágneses mezők (egyfázisú 50 Hz): Egyrétegű 18 dB (87 %), kétrétegű 23 dB (93,1 %), háromrétegű 27 dB (95,4 %), négyrétegű 29 dB (96,6 %)
• Az elnyelő mágneses mezők (statikus): Az egyenáramú fogyasztók, a földi mágneses mező, az állandó mágnesek árnyékolása 15 % (egyrétegű) és 58 % (négyrétegű)között van.
• Korrózióállóság: Megfelel az alumíniuméhoz
• Minimális hajlítási sugár: 20 cm
• Az innováció érdekében nem közöljük az összetevőket és a mágneses kulcsszámokat. A high-tech anyag nagy kezdeti permeabilitással és magas telítési indukcióval rendelkezik 5 Hz és 50 kHz között. Ezenkívül a 0 Hz-es statikus mágneses mezők árnyékolva vannak, akárcsak az elektromágneses mezők 40 GHz-ig.

Feldolgozás

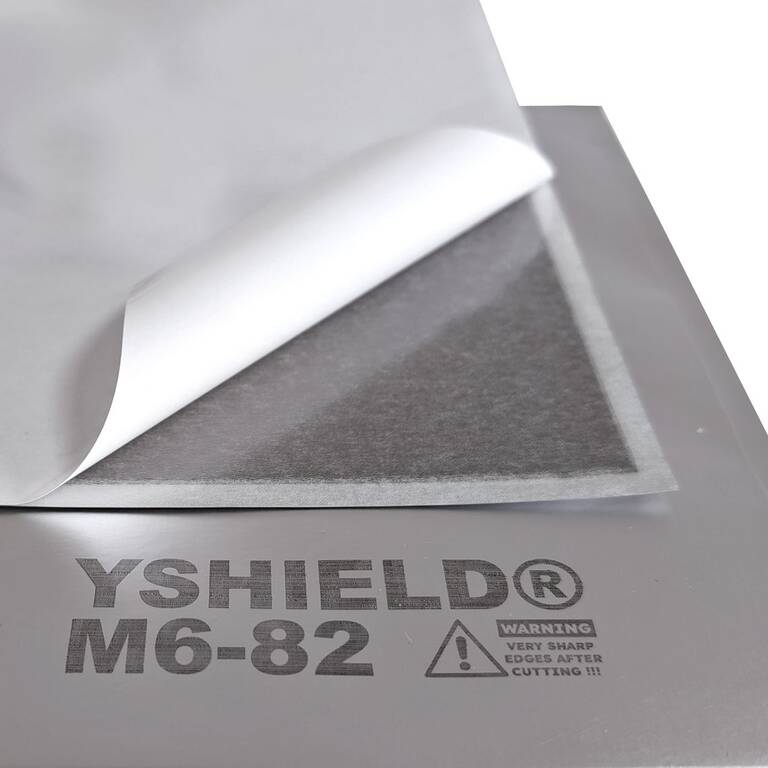

Figyelem! Az M6-sorozat kiváló minőségű ollóval vágható! A vágóélek élesek, mint a kések, és vágás után azonnal védeni kell őket (pl. szövetszalaggal)! Használjon vágásbiztos kesztyűt a feldolgozás során! Javasoljuk, hogy a lemezek beépítését úgy tervezze meg, hogy ne kelljen vágni! Nagyobb falfelületeknél ügyeljen arra, hogy a lemezek vízgőzgátlót képezzenek. Alkalmazás: A termék hátoldalán tartós akril ragasztóval rendelkezik, amely tiszta, zsírmentes és egyenletes felületekre tapad. Húzza le a védőfóliát, és ragassza fel a fóliát FVR10 kaparónkkal.

Az alumínium felület sérülésének elkerülése érdekében óvatosan dolgozzon, de ne nyomja túl erősen. Az árnyékoló felület minden lemezének legalább 2 cm-rel át kell fednie egymást. Alkalmazás tűzőgép vagy szögelőgép segítségével: Ha az aljzat megfelelő, javasoljuk, hogy használjon elektromos tűzőgépet vagy szegezőgépet. Egy réteg átfedéssel együtt egy közepes árú elektromos tűzőgép is elegendő. Két vagy több réteg esetén professzionális szögelőgépre lesz szüksége. Az árnyékoló felületnek legalább 2 cm átfedéssel kell rendelkeznie.

Multirétegű telepítés: A lemezeket mindig eltolt helyzetben szerelje fel - a felületnek az alatta lévő átfedést kell fednie. Nagyfrekvenciás árnyékolás: Az elektromosan vezető alumínium felület 120 dB HF árnyékolási csillapítással rendelkezik, az átmeneteket más árnyékoló elemekhez könnyen le lehet zárni alumínium ragasztószalaggal.

Földelés

A mágneses mezők árnyékolásakor az elektromos mezőkre is figyeljen. Az elektromos mezők terjedésének megakadályozása érdekében földelést kell végezni. Ez különösen egyszerű az alumínium felületű M6 sorozat esetében: Az érintkezéshez ragassza fel GSX10 vagy GSX50 földelőszalagunkat az összes felszerelt panel alumínium felületére.
